２−32　補助灯と補助電源装置

車内の電源は、従来は電流線からの電気を変圧の上、直接使用していた。しかし、これでは断線すると車内が停電状態となるので、300系では当初から補助電源装置を設け、室内灯はそれによる電気を使うことにした。相当量の弾み車（フライホイール）がある、つまり発電機が惰行で回転する構造のため、少々の断線区間でも室内灯が消えないようにした。

しかし、その程度では、本当の停電時には室内灯は消える。300系でも、停電時の補助灯を取りつけてある。これは電気制動にも使うアルカリ蓄電池が電源で、断線するとすぐに発光するようにしてある。渡り線を渡っている時には、室内灯が点きながら補助灯が点灯する。

補助灯の取付け位置であるが、当初は扉の上角脇にあったが、荷棚の取り付けに伴い戸袋横に移設された。灯具の形状は当初から変わらないものの、ガラスは当初は透明で内部の電球が見えたが、645以降は半透明のすりガラスに変わった。補助灯は全て小糸製作所製である。

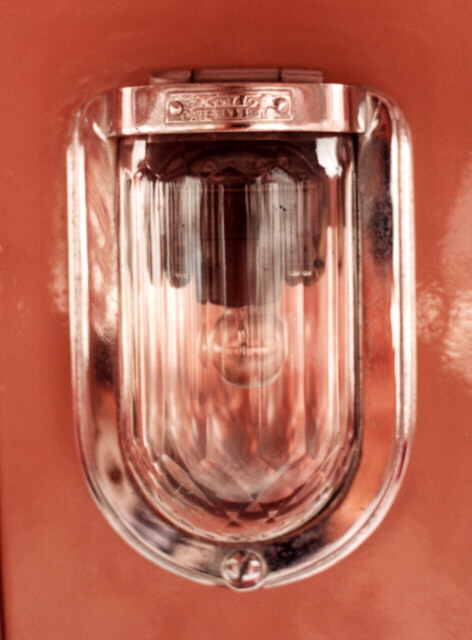

補助灯1(616) ガラスは透明

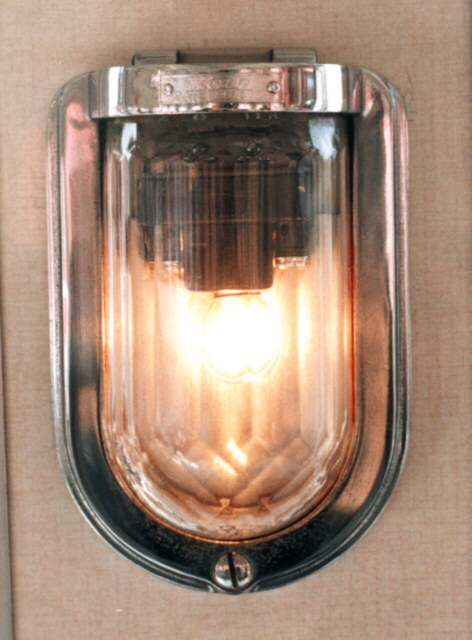

補助灯1(584) 点灯状態

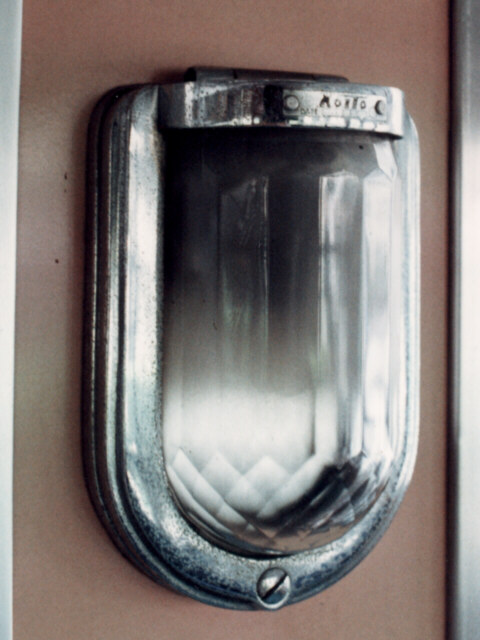

補助灯2(685) すりガラス

補助電源装置はＭＧ−47−Ｓ型、交直両用で、200Ｖ２ＫＶＡの交流電気と38Ｖ0.3KWの直流電気が得られる。交流電気は室内灯や強制換気装置、また直流電気は、蓄電池と合わせて加速や制動に使われる。停車時、空気圧縮機が作動していない時でも静かな音がするが、それである。

900形(1)まではＮＧ−47−Ｓ型だったが、900形(2)からはＭＧ−３０４−Ｓになった。出力３ＫＶＡとなっている。また、後年ＭＧ−１２３−ＡＳに交換されたものもある。出力が4.5ＫＶＡとなっている。交換されたのは300・400形全車や５00形の半数である（詳細は不明）。

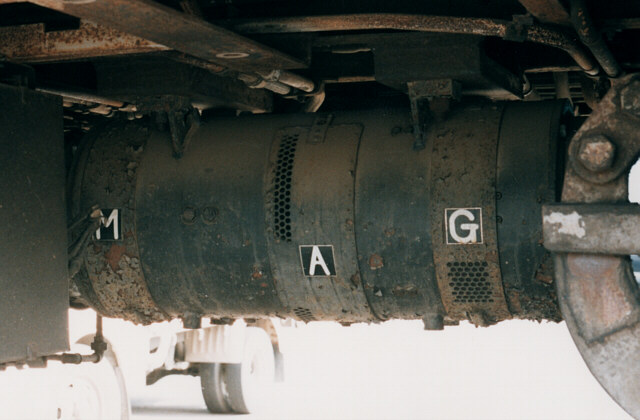

電動発電機

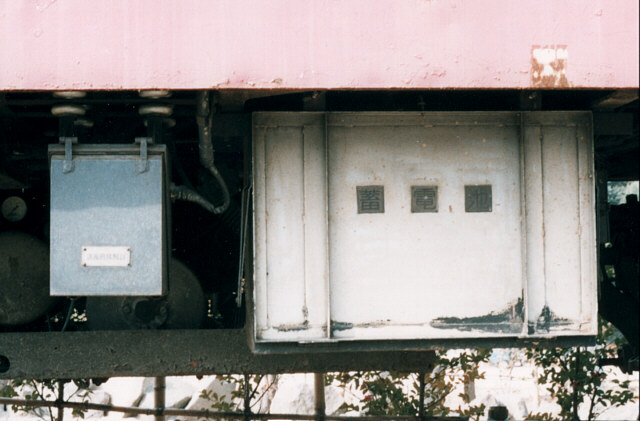

蓄電池(右側の箱) 左側は送風機接触器(後年取付)

なお、電動発電機や送風機、また空気圧縮機（後述参照）の回路にはノーヒューズ遮断器（ブレーカー）を用いている。ノーヒューズ遮断器は300系が鉄道車両として日本最初の採用例である。ノーヒューズ遮断器は操作が簡便になるし、また場所を取らない利点がある。

2000形には補助電源装置がなく、断線区間では停電する。でも、そのために停車時は音がしない。前照灯は電流線から直接使っているが、尾灯、方向幕の蛍光灯は蓄電池との併用となる。尾灯は停電時には多少暗くなるが、取り敢えず点灯はする。
